Úvod: Ať už se jedná o osobní preference nebo firemní standardy, způsob zobrazení popisky objektu je velmi individuální a vyžaduje vlastní nastavení. Tento článek se zaměřuje na jednu konkrétní techniku: jak nastavit odkazovou čáru tak, aby se přesně napojovala na podtržení popisky.
Základy umístění: Popiska se umísťuje pomocí příkazu „Popiska podle kategorie“ na kartě „Poznámky“. Tento příkaz popisuje objekty na základě kategorií, což znamená, že pro každou kategorii je třeba mít samostatnou rodinu, i když chceme, aby popiska vždy popisovala stejný parametr.
Existují tři způsoby umístění popisek:
1. Bez odkazu: Umisťuje se jedním kliknutím. Popiska nemá odkazovou čáru a při umístění se vloží přímo na objekt. Umístění popisky lze následně změnit.
2. S připojeným koncem: Umisťuje se jedním kliknutím. Popiska se umístí do jedné ze čtyř stran, přičemž výběr strany ovlivňuje pohyb kurzoru na komponentě. Délka odkazu je zadána hodnotou.
3. S volným koncem: Popisku umisťujeme třemi kliknutími. Prvním kliknutím vybereme komponentu, druhým vyneseme čáru a třetím umístíme popisku.
Odkazová čára: Odkazovou čáru vytváří Revit automaticky a určuje, kde skončí. Pokud chceme ovlivnit umístění této čáry, je třeba pochopit, jak Revit s odkazovou čárou pracuje. Revit vždy umisťuje odkazovou čáru do středu jedné ze čtyř stran nejvzdálenějšího objektu z vybrané strany. Znalost této poučky umožňuje ovlivnit umístění konce vynášecí čáry.
Přizpůsobení popisky s podtržením: Chceme-li popisku, která bude podtržená a odkazová čára bude končit u čáry podtržení, musíme přidat do popisky komponenty, které ovlivní střed popisky. Nakreslíme dvě čáry, kterým vypneme viditelnost: jednu nad popiskem, ve vzdálenosti maximálního počtu řádků, které předpokládáme, a druhou pod popiskem ve stejné vzdálenosti od středu. Přidáme čáru, která podtrhne popisku, umístěnou přesně ve středu mezi dvěma neviditelnými čarami. Čára podtržení musí být na obou stranách lehce delší než popiska. Pomocné neviditelné čáry musí být stejně dlouhé nebo kratší než čára podtržení.
Správné zarovnání: Pokud vše provedete správně a věnujete trochu času zarovnání, získáte popisku, ve které bude odkazová čára napojena na podtržení. Tato technika funguje pouze ve dvou směrech, v dalších směrech se odkazová čára připojuje k neviditelným čarám v popisce.

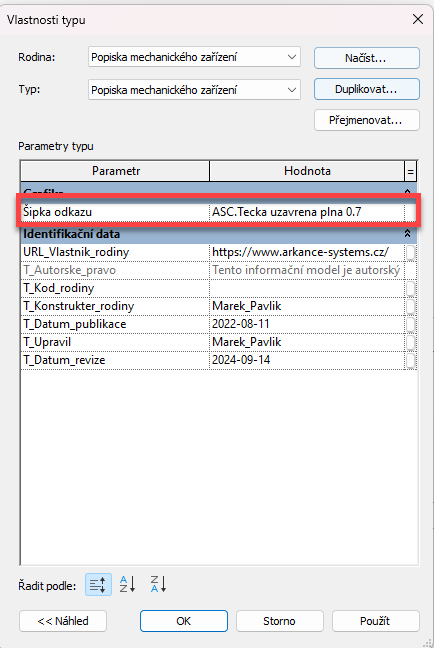

Nastavení konce odkazu: Pro nastavení konce odkazu změňte nastavení šipky odkazu v typu popisky. Tohle nastavení se je až v samotném projektu.
Závěr: Přesné nastavení odkazové čáry, která se napojuje na podtržení popisky, vyžaduje pečlivou úpravu komponent a správné zarovnání. Přidáním neviditelných čar a pečlivým umístěním podtržení lze dosáhnout požadovaného výsledku, kde odkazová čára končí přesně na podtržení. Tento postup umožňuje vytvářet popisky, které jsou esteticky přesné a profesionální, čímž zlepšíte vzhled a funkčnost vašich projektů v BIM aplikaci Autodesk Revit.
